Nennspannung:Uo/U 300/500V
Prüfspannung:2000V
Isolationswiderstand bei +20° C:(+20°C):≧20MΩx km
Biegeradius:
Bewegt:10 x Kabeldurchmesser Ø
Unbewegt:-25°C (bis) 70°C
Bewegt:-40°C (bis) 80°C
Strahlenbeständigkeit:≤80×10cJ/kg
Flammwidrigkeit gemäß:IEC 60332-1
● blanke Cu-Litze, feindrähtig
● Litzenaufbau nach VDE 0295,Kl. 5 bzw. 6,
entsprechend IEC 60228 cl. 5 bzw. cl. 6
● Adern gummiisoliert
● Aderkennzeichnung:
bis 5 Adern farbig nach VDE 0293
ab 7 Adern schwarze Adern mit
fortlfd. Ziffernaufdruck mit
Schutzleiter grüngelb
(ab 3-adrig) in der Außenlage
● Adern flach nebeneinander angeordnet
● Außenmantel Neoprene schwarz,flammwidrig

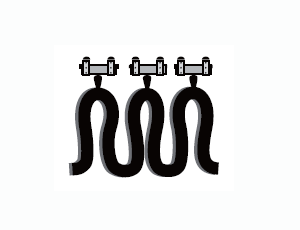

Neoprene-Flachkabel sind wetterfest. Sie können unter rauhesten Umweltbedingungeneingesetztwerden,d.h.imFreienz.B in der Werftindustrie, an Krananlagen, Hebeund Transportanlagen.Verwendung bis zu mittleren mechanischen Beanspruchungen und betriebsmäßig star-ken Biegungen in einer Ebene.
| Art.-Nr. | Querschnitt qmm |
Außendurch-messer ca. mm |
Cu-Inhal ~kg/km |
Gewicht ca. kg/km |
|---|---|---|---|---|
| 802001 | 4G1.5 | 6.2x17.5 | 58.0 | 200 |
| 802002 | 5G1.5 | 6.2x21.5 | 72.0 | 240 |
| 802003 | 7G1.5 | 6.2x29.0 | 101.0 | 360 |
| 802004 | 8G1.5 | 6.2x31.5 | 115.0 | 370 |
| 802005 | 10G1.5 | 6.5x40.0 | 144.0 | 520 |
| 802006 | 12G1.5 | 6.5x47.0 | 173.0 | 620 |
| 802007 | 24G1.5 | 12.5x55.0 | 346.0 | 1300 |
| 802008 | 4G2.5 | 7.5x21.0 | 96.0 | 280 |
| 802009 | 5G2.5 | 7.5x27.0 | 120.0 | 400 |
| 802010 | 7G2.5 | 7.5x35.0 | 168.0 | 520 |
| 802011 | 8G2.5 | 7.5x39.0 | 192.0 | 550 |
| 802012 | 10G2.5 | 8.0x48.0 | 240.0 | 680 |
| 802013 | 12G2.5 | 8.0x56.0 | 288.0 | 800 |
| 802014 | 24G2.5 | 16.0x71.0 | 576.0 | 1850 |
| 802015 | 4G4.0 | 9.0x26.0 | 154.0 | 410 |
| 802016 | 5G4.0 | 9.0x32.0 | 192.0 | 560 |
| 802017 | 7G4.0 | 9.0x42.0 | 269.0 | 700 |
| 802018 | 4G6.0 | 9.5x29.0 | 230.0 | 600 |
| 802019 | 5G6.0 | 9.5x35.0 | 280.0 | 650 |
| 802020 | 7G6.0 | 9.5x44.5 | 403.0 | 850 |
| 802021 | 4G10 | 11.0x33.0 | 384.0 | 800 |
| 802022 | 5G10 | 11.0x44.0 | 480.0 | 1000 |
| 802023 | 7G10 | 11.0x53.3 | 672.0 | 1370 |
| 802024 | 4G16 | 13.0x38.0 | 614.0 | 1150 |
| 802025 | 5G16 | 13.Ox50.0 | 768.0 | 1450 |
| 802026 | 7G16 | 13.0x63.9 | 1075.0 | 1990 |
| 802027 | 4G25 | 15.0x49.5 | 940.0 | 1700 |
| 802028 | 5G25 | 16.Ox60.0 | 1200.0 | 2200 |
| 802029 | 7G25 | 16.0x80.0 | 1680.0 | 3060 |
| 802030 | 4G35 | 17.0x55.0 | 1344.0 | 2200 |
| 802031 | 7G35 | 17.0x88.0 | 2352.0 | 3900 |
| 802032 | 4G50 | 19.0x63.0 | 1920.0 | 3000 |
| 802033 | 4G70 | 22.0x71.0 | 2688.0 | 4000 |
| 802034 | 4G95 | 25.Ox80.0 | 3648.0 | 5300 |
| 802035 | 4G120 | 27.Ox86.0 | 4608.0 | 6400 |
