HIFLEX PZ-FD

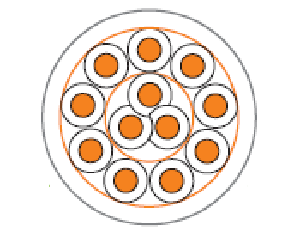

  • Strukturdiagramm
  • Nutzungsstatus
  • Zertifizierung
  • Parameter
  • Aufbau
  • Anwendung

Nennspannung:Uo/U 300/500V

Prüfspannung:2000V

Isolationswiderstand bei +20° C:(+20°C):≧20MΩx km

Biegeradius:

      Bewegt:4 x Kabeldurchmesser Ø

      Unbewegt:7.5 x Kabeldurchmesser Ø

Temperaturbereich:

      Unbewegt:-40°C (bis) 80°C

      Bewegt:-50°C (bis) 80°C

Strahlenbeständigkeit:≤80×10cJ/kg

Flammwidrigkeit gemäß:IEC 60332-1

●  blanke Cu-Litze, feinstdrähtig
● Litzenaufbau nach VDE 0295, Klasse 6 bzw. IEC 60228 cl. 6
●  Adern TPE-isoliert
●  schwarze Adern mit fortlfd. weiße Ziffernaufdruck
●  Schutzleiter grüngelb
(ab 3-adrig) in der Außenlage
●  Adern mit optimalen Schlaglängen in Lagen verseilt
●  Vliesbandierung
●  Außenmantel Spezial-PUR,kälteflexibel, halogenfrei,ölbeständig

●  Mantelfarbe grau, RAL 7001


Diese Leitung erfüllt höchste Ansprüche im Schleppkettenbereich, sowie bei Verwendung als Steuerleitung an beweglichen  Maschinenteilen mit extrem hohen Biegebeanspruchungen. Der schnittfeste und adhäsionsarme PUR-Außenmantel und die TPE-Aderisolation gewährleisten hohe Standzeiten.
Der PUR-Mantel garantiert eine sehr hohe Widerstandsfähigkeit gegen mechanische Einflüsse, hohe Abriebfestigkeit und eine sehr gute Ölbeständigkeit.

  • Material Liste
Art.-Nr. Querschnitt
qmm
Außendurch-messer
ca. mm
Cu-Inhal
~kg/km
Gewicht
ca. kg/km
