Nennspannung:Uo/U 600/1000V
Prüfspannung:4000V
Isolationswiderstand bei +20° C:(+20°C):≧20MΩx km
Biegeradius:
Bewegt:10 x Kabeldurchmesser Ø
Unbewegt:10 x Kabeldurchmesser Ø
Temperaturbereich:
Unbewegt:-30°C (bis) 80°C
Bewegt:-50°C (bis) 90°C
Strahlenbeständigkeit:≤80×10cJ/kg
Flammwidrigkeit gemäß:IEC 60332-1

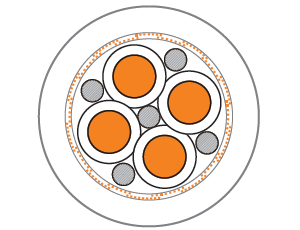

● blanke Cu-Litze, feinstdrähtig
● Litzenaufbau nach VDE 0295,Klasse 6 bzw. IEC 60228 cl. 6
● Adern TPE-isoliert
● schwarze Adern mit fortlfd. weißen Ziffernaufdruck
● Schutzleiter grüngelb
(ab 3-adrig) in der Außenlage
● Adern mit optimalen Schlaglängen in Lagen verseilt
● Vliesbandierung
● Innenmantel aus Spezial-PVC
● Abschirmgeflecht aus verzinnten Cu-Drähten
● Vliesbandierung
● Außenmantel Spezial-PUR,kälteflexibel, ölbeständig
● Mantelfarbe grau, RAL 7001

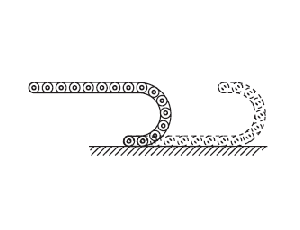

Diese Leitung erfüllt höchste Ansprüche im Schleppkettenbereich, sowie bei Verwendung als Steuerleitung an beweglichen Maschinenteilen mit extrem hohen Biegebeanspruchungen. Der schnittfeste und adhäsionsarme PUR-Außenmantel und die TPE-Aderisolation gewährleisten hohe Standzeiten.
Der PUR-Mantel garantiert eine sehr hohe Widerstandsfähigkeit gegen mechanische Einflüsse, hohe Abriebfestigkeit und eine sehr gute Ölbeständigkeit.
Das verzinnte Kupfergeflecht schützt vor elektrischen Störeinflüssen.
| Art.-Nr. | Querschnitt qmm |
Außendurch-messer ca. mm |
Cu-Inhal ~kg/km |
Gewicht ca. kg/km |
|---|---|---|---|---|
| 304001 | 2x0.5 OZ | 7.6 | 48.0 | 91 |
| 304002 | 3G0.5 | 8.6 | 53.0 | 104 |
| 304003 | 4G0.5 | 8.9 | 61.0 | 120 |
| 304004 | 5G0.5 | 9.5 | 66.0 | 131 |
| 304005 | 7G0.5 | 10.7 | 85.0 | 172 |
| 304006 | 12G0.5 | 13.0 | 117.0 | 250 |
| 304007 | 18G0.5 | 14.7 | 157.0 | 321 |
| 304008 | 20G0.5 | 15.5 | 168.0 | 350 |
| 304009 | 25G0.5 | 17.7 | 228.0 | 445 |
| 304010 | 27G0.5 | 18.0 | 237.0 | 453 |
| 304011 | 30G0.5 | 18.6 | 274.0 | 509 |
| 304012 | 36G0.5 | 20.0 | 306.0 | 580 |
| 304013 | 2x0.75 OZ | 7.8 | 53.0 | 105 |
| 304014 | 3G0.75 | 8.8 | 63.0 | 119 |
| 304015 | 4G0.75 | 9.8 | 77.0 | 143 |
| 304016 | 5G0.75 | 10.4 | 87.0 | 157 |
| 304017 | 7G0.75 | 11.7 | 107.0 | 205 |
| 304018 | 12G0.75 | 13.6 | 156.0 | 304 |
| 304019 | 18G0.75 | 15.5 | 235.0 | 418 |
| 304020 | 20G0.75 | 16.5 | 250.0 | 449 |
| 304021 | 25G0.75 | 18.9 | 313.0 | 579 |
| 304022 | 30G0.75 | 19.5 | 351.0 | 629 |
| 304023 | 36G0.75 | 21.0 | 400.0 | 740 |
| 304024 | 2x1.0 OZ | 8.3 | 60.0 | 116 |
| 304025 | 3G1.0 | 9.2 | 71.0 | 133 |
| 304026 | 4G1.0 | 9.7 | 88.0 | 160 |
| 304027 | 5G1.0 | 10.4 | 99.0 | 187 |
| 304028 | 7G1.0 | 12.6 | 125.0 | 235 |
| 304029 | 12G1.0 | 14.8 | 186.0 | 357 |
| 304030 | 18G1.0 | 16.8 | 280.0 | 496 |
| 304031 | 20G1.0 | 18.5 | 322.0 | 563 |
| 304032 | 25G1.0 | 20.9 | 378.0 | 677 |
| 304033 | 27G1.0 | 21.2 | 397.0 | 694 |
| 304034 | 30G1.0 | 21.5 | 429.0 | 770 |
| 304035 | 36G1.0 | 23.5 | 516.0 | 893 |
| 304036 | 2x1.5 Oz | 10.0 | 79.0 | 141 |
| 304037 | 3G1.5 | 10.8 | 94.0 | 164 |
| 304038 | 4G1.5 | 11.7 | 118.0 | 205 |
| 304039 | 5G1.5 | 11.9 | 129.0 | 233 |
| 304040 | 7G1.5 | 13.8 | 170.0 | 323 |
| 304041 | 12G1.5 | 17.1 | 279.0 | 481 |
| 304042 | 18G1.5 | 20.3 | 394.0 | 672 |
| 304043 | 25G1.5 | 24.0 | 533.0 | 927 |
| 304044 | 27G1.5 | 24.3 | 562.0 | 952 |
| 304045 | 30G1.5 | 25.0 | 608.1 | 1022 |
| 304046 | 36G1.5 | 27.3 | 703.0 | 1206 |
| 304047 | 3G2.5 | 11.7 | 137.4 | 251 |
| 304048 | 4G2.5 | 12.6 | 164.2 | 330 |
| 304049 | 5G2.5 | 13.5 | 190.2 | 398 |
| 304050 | 7G2.5 | 16.0 | 262.0 | 503 |
