H05V-K, H07V-K
● 多股精细裸铜丝导体
● 导体结构：VDE 0295第5类；IEC 60228 第5类
● 特种PVC绝缘芯线

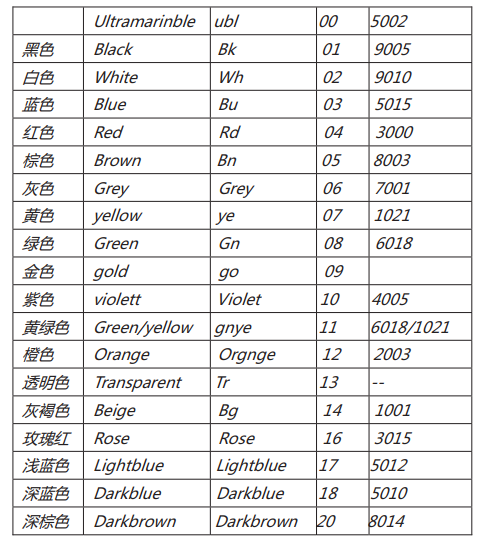

● 各种颜色
电气与技术规格
|
工作电压 :
|
Uo/U 300/500V
|
|
测试电压 :
|
2000V
|
|
绝缘电阻 :
|
(+20°C):≧20MΩx km
|
|
最小弯曲半径: :
|
固定安装 : 约4 x 电缆外径
|
|
使用温度 :
|
移动安装 : -5°C 至 70°C
固定安装 : -30°C 至 70°C |
|
耐辐射性 :
|
≤80×10cJ/kg
|
|
阻燃标准 :
|
IEC 60332-1
|
订货号 |
芯数×标称截面积 mm² |
电缆外径 ~mm |
铜重量 ~kg/km |
电缆重量 ~kg/km |
4001xx |
0.5 |
2.2 |
4.8 |
9 |
4002xx |
0.75 |
2.3 |
7.2 |
11 |
4003xx |
1 |
2.5 |
9.6 |
14 |
4004xx |
1.5 |
3.0 |
14.4 |
20 |
4005xx |
2.5 |
3.7 |
24.0 |
30 |
4006xx |
4 |
4.2 |
38.0 |
48 |
4007xx |
6 |
4.9 |
58.0 |
68 |
4008xx |
10 |
6.4 |
96.0 |
118 |
4009xx |
16 |
7.9 |
153.6 |
185 |
4010xx |
25 |
9.8 |
240.0 |
286 |
4011xx |
35 |
11.2 |
336.0 |
388 |
4012xx |
50 |
13.1 |
480.0 |
566 |
4013xx |
70 |
15.3 |
672.0 |
771 |
4014xx |
95 |
18.5 |
912.0 |
934 |
4015xx |
120 |
20.0 |
1152.0 |
1250 |
4016xx |
150 |
22.0 |
1440.0 |
1600 |
4017xx |
185 |
23.6 |
1776.0 |
1980 |
4018xx |
240 |
27.7 |
2304.0 |
2600 |
H05 V-K |
PVC柔性绝缘单芯软线，主要用于低压连接线路、通讯设备、电子配装、设备和配电柜等场合。按照VDE 0800-1部分温度固定，可达到+70°C.不适合用于桥架，电缆沟等区域直接敷设
